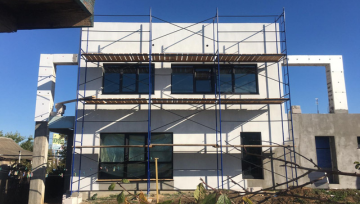

Все, что нужно знать про рамные леса

Леса, состоящие из готовых прямоугольных рам и диагональных крепежных перекладин, — самое распространенное оборудование, применяемое в строительстве. Рамные леса в строительном процессе используются для всех видов наружных работ: во время утепления, обновления отделки и восстановления (реставрации) фасадов зданий, изоляции швов и укладки кирпичей. Причинами популярности высотного оборудования стали простота и скорость сборки конструкции, ее надежность и максимально возможная высота до 100 метров. Чтобы успешно использовать их, нужно знать все нюансы. В этой статье ведущий строительный портал в Украине раскроет все, что необходимо знать про рамные леса.

Содержание статьи

1. Геометрия и материалы для рамных лесов
2. Расчет рамных лесов
3. Преимущества рамных лесов?
4. Строительные нормы для рамных лесов
5. Как рассчитывается количество требуемых рам?
6. Проверка состояния рамных лесов

Геометрия и материалы для рамных лесов

Строительное оборудование изготавливается из стальных труб, опорные части которых диаметром 42 и 48 мм. В комплектацию конструкции входят такие элементы:

• Рамы для наращивания ярусов с лестницей для подъема (спуска) и без нее. Это несущая деталь устройства прямоугольной формы. Ее ширина 1 м, а высота 2 м. Рамы устанавливаются параллельно друг другу с шагом не более трех метров.
• Жесткие крепления — диагонали. Располагаются между рамами в виде буквы «Х» и обеспечивают надежное их закрепление. Длина трубок — 3,3 метра, диаметр — 25 мм.
• Горизонтальные связи — тоже выполняют роль крепежей, обеспечивая дополнительную жесткость конструкции. Крепежные элементы фиксируются с помощью болтов. Длина — 3 м, диаметр — 25 мм.
• Ригели — профиль с крюками на концах, которые цепляются за рамы лесов. Затем на них укладываются настилы.
• Щит — деревянная платформа, которая выполняет роль рабочей площадки. На один пролет необходимо три настила. Щит квадратной формы — 90 на 90 см, толщина — 20 мм.
• Опорная пята — опора квадратной формы, которая дает устойчивость строительным лесам.
• Домкрат — подъемное устройство, которым оснащаются рамы. Его использование уместно там, где монтажная поверхность недостаточно ровная.
• Ограждающие поручни и крепления к стене.

Количество необходимых элементов рассчитывается на этапе проектирования. Правильная планировка рамных лесов позволит выбрать стандартную комплектацию от 18 до 72 м.кв или заказать индивидуальный комплект оборудования.

Расчет рамных лесов

Для подсчетов можно использовать интерактивный калькулятор, предназначенный специально для этой цели. Технология расчета необходимых конструктивных элементов для сборки лесов требуемой площади следующая:

1. Учет высоты настила. Рабочая высота выше верхнего настила примерно на 2 метра, поэтому, ориентируясь на высоту объекта строительства, задайте параметры высотности устройства.
2. Учет протяженности лесов по фасаду. Конструкцию невозможно передвинуть, поэтому требуется соответствие ее длины с фасадной частью здания.
3. Учет числа ярусов. Это количество рабочих этажей. Их нужно задавать, основываясь на том, где будут проводиться работы: по всему фасаду или только в верхней его части. В первом случае рабочие настилы будут устанавливаться каждые 2 метра.
4. Для настилов нужно по 2 ригеля, на один пролет — 3 настила. Это тоже нужно учитывать при расчете. Если настилы не нужны в программном обеспечении для расчета рамных лесов выбирают пункт «Без щитов».
5. Учет диагоналей и горизонталей. Чтобы скрепить 2 рамы, понадобится 1 горизонталь и 2 диагонали. Если по проекту 99 рам и 11 завершающих рамных элемента, то калькулятор рассчитает 90 секций. Соответственно горизонтальных связей нужно 45 штук, диагоналей в два раза больше секций.
6. Учет опор. Инновации инженерии позволяют выбрать регулируемые винтовые или нерегулируемые опоры. По приведенному примеру в общем понадобится 22 опоры.
7. Учет креплений к фасаду. Количество захватов соответствует количеству горизонталей.

Калькулятор рассчитает не только все требуемые детали конструкции, но и стоимость оборудования. Поскольку продолжительность службы рамных лесов не менее 5-6 лет, все затраты в течение эксплуатации окупятся.

Преимущества рамных лесов

Ключевые достоинства рамного вида устройства заключаются в следующем:

• Простой монтаж. Принцип соединения рам — «труба в трубу». Диагональные и горизонтальные связи крепятся на болты.
• Скорость сборки. За счет готовых рам, монтажные работы сокращены в разы.
• Качественность материалов рамных лесов. Все стальные детали лесов покрываются полимерной краской с высокой адгезией. Это свойство дает возможность глубоко проникать в поры металла и предотвращать коррозию.
• Небольшой вес. Можно перевозить элементы оборудования без привлечения спецтехники.
• Доступная цена. Объясняется небольшой металлоемкостью конструкции.

Как рассчитывается количество требуемых рам?

Для примера можно взять площадь высотой — 20 м, шириной — 30 м. Так как расстояние между рамными опорами составляет 3 метра, понадобится 11 вертикальных элементов. Поскольку длина рамы 2 метра, то вверх придется нарастить еще 9 ярусов на каждый первый вертикальный элемент. В общей сложности выйдет 99 рам. Из них 81 рамная конструкция — проходная, а 18 — с лестницами для подъема и спуска. Если рабочим будет только верхний пролет, то нужно еще две торцевые рамы ограждения и 9 угловых стоек ограды для вертикальных рядов.

Строительные нормы для рамных лесов

Эксплуатационные нормы для строительных лесов в Украине определяются такой нормативной документацией:

• ДБН В.2.6-31:2016 — основные положения безопасности применения высотного оборудования. В нем содержатся требования при составлении проекта, устройству приспособления, его эксплуатации и ремонту. Также есть информация о максимальных нагрузках на конструкцию, размерных параметрах и особенностях конструктива.
• ДСТУ 12.3.046-84 — основополагающие технические характеристики для строительных лесов. В них представлены рекомендации и обязательные требования к использованию лесов.

Также нормы определяет застройщик, заказчик, местные органы надзора или проектная компания в зависимости от условий строительства.

Проверка состояния рамных лесов

Чтобы обеспечить безопасность на стройплощадке и продлить срок службы оборудование, оно проходит периодическую проверку. Первая инспекция проходит после завершения монтажа. Затем мастера ежедневно проводят визуальный осмотр опорных рам, соединений и настилов. Следующая инспекция нужна через 6 месяцев, если не возникнет необходимость во внеочередном инспектировании. Это случается после выполнения ремонта лесов или других изменений конструкций, несчастных случаев во время работы на лесах.

Эффективность применения рамных строительных лесов проверена десятилетиями эксплуатации. Безопасность обеспечивается жесткостью рам и соединений, а также большим количеством ограждений.
