Вишка тура: розміри, інструкція зі збирання та монтажу, вибір і безпека

Вишка тура широко використовується в різних галузях. Компактні риштування встановлюють під час оздоблення фасадів, обслуговування будівель, ремонтних і реставраційних робіт. Обладнання надає робочу платформу на висоті до 22,5 м, забезпечує безпеку і зручність для робітників. У цій статті розглянемо особливості обладнання, включно зі складовими частинами, розмірами, а також етапи складання та монтажу.

Зміст статті

1. Що таке вишка тура?
2. З чого складається вишка тура: основні елементи
3. Як вибрати вишку туру: розміри і характеристики
4. Заходи безпеки і правила встановлення вишки тури
5. Креслення вишки тури: основні елементи
6. Чим відрізняється вишка тура від риштувань
7. Приклади використання: сфери застосування
8. Рекомендації з експлуатації
9. Виробники вишка-тура: на що звернути увагу

Що таке вишка тура?

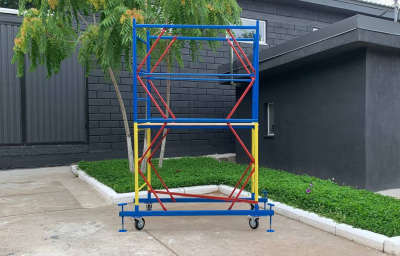

Вишка тура - це пересувна конструкція, що складається зі стандартизованих деталей, які забезпечують простоту складання і демонтажу обладнання. Інструмент використовується для зовнішніх і внутрішніх робіт, даючи змогу робітникам ефективно виконувати завдання. Завдяки наявності біля основи колісних пар і домкратів, вишки тури мають високу мобільність, маневреність і стійкість, що робить їх популярним вибором серед професіоналів.

З чого складається вишка тура: основні елементи

Конструкція проста, складається з бази і нарощених секцій. До основних елементів належать:

1. Вертикальні стійки. Металеві стрижні, які утворюють каркас вишки. Вони забезпечують основну міцність і стійкість конструкції. Біля основи передбачені колеса і домкрати. Останні дають змогу регулювати висоту інструменту на нерівній поверхні.
2. Горизонтальні поперечини (траверси). З'єднують вертикальні стійки між собою. Необхідні для зміцнення і створення робочої платформи на потрібній висоті.
3. Рамні елементи. Додаткові горизонтальні та вертикальні деталі у вигляді сходів і гантель, за допомогою яких формуються секції та нарощується висота.
   Об'ємна діагональ. Призначена для вирівнювання базового блоку.
4. Робоча платформа. Являє собою дерев'яний настил з ламінованої фанери. На кожному ярусі конструкції чергуються платформи з люком і без нього.
5. Стяжки і прапорцеві замки. Кріпильні елементи, які фіксують між собою деталі конструкції.

Виробництво вишок тура передбачає використання міцного металевого сплаву. Всі деталі конструкції обладнання висотою до 6 м виробляють з алюмінію, комплектуючі інструменту від 7 м і вище - зі сталі. Це пояснюється тим, що для роботи на великій висоті конструкція повинна володіти жорсткістю, яку не може повною мірою забезпечити алюмінієвий сплав, зважаючи на м'якість металу. Кожна деталь покривається полімерною фарбою, що забезпечує захист інструменту від агресивних середовищ і корозії.

Як вибрати вишку туру: розміри та характеристики

Ефективність і безпека проведення робіт на висоті залежить від правильного підбору обладнання. Під час вибору необхідно враховувати такі чинники:

• Комплектація. Інструмент доступний з базовим блоком поверховістю від 1 до 16 і додатковою надбудовою.
• Загальна висота. Залежно від поставлених завдань може знадобитися обладнання від 2 до 21 метра.
• Навантаження. Крім робітників, настил має бути розрахований на розміщення підсобного інвентарю та будматеріалів. Оптимальним варіантом вантажопідйомності буде показник 200 кг/м².
• Платформи. Для комфортного розміщення робітників та інвентарю, слід враховувати габарити настилу, яким оснащена вишка тура. Розміри майданчика бувають 1,2 х 2 м, 1,7 х 0,8 м, 2,0 х 2 м, 1,85 х 1,85 м, 1,6 х 0,8 м, 0,75 х 2 м.
• Безпека. Залежно від робочої висоти риштування повинні додатково оснащуватися кутовими опорами, які посилюють жорсткість конструкції і підвищують стійкість на площині.

Домкрати і колісні ролики передбачені у всіх моделях обладнання, що дає змогу легко переміщати обладнання.

Вишка-тура: максимальна висота. Що потрібно знати?

Кожна вишка тура має свою максимальну робочу висоту, яка вказується виробником у технічному паспорті інструменту. Важливо дотримуватися цієї межі, щоб уникнути потенційних небезпек і нещасних випадків.

Заходи безпеки і правила встановлення вишки тури

Щоб унеможливити виникнення нещасних випадків під час роботи з висотним обладнанням, перед тим як зібрати вишку туру, слід відповідально поставитися до підготовки робочого майданчика:

• вирівняти і утрамбувати землю, перевірити горизонтальність за допомогою рівня;
• забезпечити відведення води в місці передбачуваної установки;
• екіпіруватися засобами індивідуального захисту (страхувальними ременями, касками, рукавичками).

Після виконання цих простих правил можна приступити до монтажу та встановлення обладнання на будмайданчику.

Вишка тура: інструкція зі складання крок за кроком

• Сформуйте опорну конструкцію, встановивши паралельно один одному базові блоки на підготовленому майданчику.
• Встановіть об'ємну діагональ на базу і, використовуючи домкрати, вирівняйте блоки горизонтально поверхні.
• Зберіть ярус, розмістивши сходові секції в стакани конструкції бази. Зверху встановіть гантелі, зафіксуйте деталі кріпильними елементами.
• Повторюйте формування секцій доти, доки не досягнете необхідної висоти, укладаючи діагоналі через кожні три прольоти.
• Завершіть монтаж вишки тури, встановивши огороджувальні секції та кутові опори за необхідності.

Важливо! У процесі складання та експлуатації не переміщуйте обладнання з робітниками на платформі. Перед кожним рухом переконайтеся, що на майданчику нікого і нічого немає.

Креслення вишки тури: основні елементи

Креслення вишки туру являє собою план конструкції, що вказує розміри, форму і взаємне розташування всіх елементів. Воно може бути корисним під час складання і монтажу, а також для розуміння її основних компонентів.

Вышка тура: схема

Чим відрізняється вишка тура від риштувань

Вишка тура і будівельні риштування - це два різних обладнання, що відрізняються за влаштуванням корпусу і способом складання.

Будівельні риштування являють собою тимчасову конструкцію стаціонарного типу, призначену для проведення робіт на фасадах до 60 м. Тоді як вишка тура, висота якої не перевищує 21 м, вирізняється мобільністю корпусу, що дає змогу переміщати інструмент між об'єктами на будмайданчику.

Тому, обираючи між вишкою та риштуванням, слід враховувати характер робіт і висотність споруди.

Приклади використання: сфери застосування

Вишка тура, характеристики якої дають змогу виконувати широкий спектр завдань, використовується в різних галузях. Устаткування незамінне на будівництві, під час оздоблення фасадів і внутрішніх приміщень, ремонтно-монтажних робіт, клінінгового обслуговування будівель. Вишки ідеально підходять для завдань, що вимагають роботи на висоті в умовах, де будівельні риштування неефективні або незручні.

Рекомендації з експлуатації

Для забезпечення безпеки та ефективності проведення робіт необхідно дотримуватися певних правил під час використання обладнання, а саме:

• Встановлення конструкції проводиться строго у вертикальному положенні.
• Робочі платформи повинні бути рівними і щільно прилягати до основи, без ознак сміття і надлишків вологи.
• Дистанція між крайньою точкою огорожі та робочим майданчиком має становити не менше 950 мм.
• Якщо висота обладнання перевищує 8 метрів, то корпус за допомогою додаткових кріплень фіксується до несучої частини будівлі.
• Якщо на вулиці гроза, штормове попередження або швидкість вітру понад 9 м/с, то роботи на самій вишці, монтаж і демонтаж устаткування призупиняються до поліпшення погодних умов.

Також слід враховувати, що одночасно на робочому майданчику допускається присутність не більше 2 осіб.

Виробники вишка тура: на що звернути увагу

Під час вибору постачальника обладнання враховуйте його репутацію, досвід, відповідність конструкції нормам безпеки і наявність сертифікатів. Зверніть увагу на відгуки та рекомендації від інших користувачів, щоб вибрати надійного виробника.

Сподіваємося ви склали уявлення про вишку тура. Що це один з ефективних і зручних інструментів для роботи на висоті. Вибір обладнання відповідно до поставлених завдань, дотримання заходів безпеки і правильне використання вишки тури оптимізують робочий процес, забезпечуючи безпеку робітників на висоті.
