Устаткування для заливки бетону і розчину: види

Ніяке будівництво не обійдеться без скріплювальних сумішей. Для таких цілей найчастіше використовують бетон. І якщо мова йде про капітальне будівництво, то такого розчину потрібно дуже багато і вручну замішувати цей обсяг занадто багато роботи.

Для промислових об'єктів бетон виробляють на спеціальних заводах, а при малому споживанні розчину використовують спеціальне обладнання.

Яке обладнання використовують для замісу і заливки бетону

Бетон використовують не тільки для будівництва нових споруд. З розчину виготовляють різні вироби - тротуарні плитки, стільниці, виливають фігурні вироби. Сучасний бетон за своїми властивостями мало чим поступається натуральним матеріалам, мармуру або граніту.

Залежно від кількості необхідного бетонного розчину виробляють обладнання таких типів:

1. Заводи з виробництва бетону - це ціла система ліній і установок, які використовують, щоб виготовляти бетонний розчин. Це транспортер, дозатор, бетонозмішувачі. Бетонозмішувачі виробляють двох видів: гравітаційний та примусовий. Принцип роботи гравітаційних полягає в обертанні ємності та піднятті суміші вгору за допомогою лопат. Примусові відрізняються нерухомою місткістю і перемішуванням суміші за допомогою спеціальних лопаток.
2. Переносні заводи - в склад також входять бетонозмішувачі. На відміну від стаціонарних, мобільні встановлюють за допомогою тракторного або автомобільного шасі. Тому вони легко транспортуються на будівельний майданчик. Такі конструкції відрізняються легкою установкою.
3. Бетономішалка - це оснащення потрібний серед забудовників, кому потрібно трохи бетонної суміші для будівництва. Через те, що бетон швидко схоплюється і сохне, для малого будівництва немає потреби замішувати велику його кількість. Найпоширеніші бетономішалки на 15- літрів.
4. Бункер для бетону - оснащення для замісу бетонного розчину і подачі його на будівельний об'єкт. Транспортують розчин в бадді за допомогою підіймального крана або інших механізмів.

Крім основного обладнання для замісу бетону існують спеціалізовані пристосування:

• бетононасос або розчино насос - служать для переміщення бетонного розчину на місце заливки. Вони відрізняються між собою можливістю перекачування розчину зі складовою фракцією різної величини. Устаткування класифікується за такими критеріями: режим роботи, продуктивність, привід, принцип роботи;
• торкрет-установка - створюють покриття з бетону методом набризкування. У приймальню горловину засипають сухі складові розчину, після за допомогою барабана суміш подають порційно. Подача відбувається завдяки нагнітального патрубка і сопла. Стиснене повітря сопла впливає на суміш і всі складові перемішуються і додається вода;
• штукатурна станція - принцип роботи схожий торкрет-установку. Відмінність полягає в тому, що заміс в ємності станції відбувається відразу з водою. Головне призначення станцій - безперервна подача і заміс суміші;
• затиральна машина - допоміжне обладнання для згладжування нерівностей поверхні залитого розчину. Бувають двох видів: що працюють на бензині і від електрики.

Бункер для бетону: властивості та характеристики

Основне призначення бункерів для бетону - подача і заливка бетонного розчину в опалубку перекриттів або стінну опалубку. Бункери займають невелику площу і можуть розміщуватися в будь-якому зручному місці на будівельному майданчику. Виготовляють бадді з міцної сталі, товщина якого 2 міліметри.

Основні вимоги до бадей для бетону:

• антикорозійність і міцність матеріалу виготовлення;
• стійкість до перепадів температур і механічних пошкоджень;
• необхідний для виконання завдань обсяг цебра;
• безпека працівників під час проведення робіт;
• ефективність використання обладнання.

Перш ніж ознайомитися з основними видами бункерів для бетонної суміші, слід більш детально визначити сфери застосування та переваги конструкції:

• завантаження бетонної суміші з транспорту та автобетонозмішувачів;
• заливка важкодоступних місць будівельного об'єкта;
• будівництво невеликих споруд та відсутність спеціальних кранів-підйомників;
• забезпечення подачі суміші в випадках утрудненого під'їзду транспорту.

За своєю конструкцією бункера бувають двох видів: неповоротні або "чарка" і поворотні або "туфелька".

Поворотний бункер для бетону "Туфелька" - властивості та характеристики

Баддя "Туфелька" має прямокутну форму, що переходить в конус. Завантажують такий бункер горизонтально при закритому затворі, а транспортують вертикально. Тому такий бункер ще називають поворотним.

Нижня частина цебра відкривається за допомогою важільного механізму, який забезпечує подачу суміші та регулює його. Для того, щоб отвір подачі мимоволі не відкривався, запірний механізм оснащений замком.

Конструкція бункера "Туфелька" дозволяє при необхідності встановити вібратор. Він необхідний при тимчасовому зберіганні бетонної суміші.

Форма бункера "Туфелька" дозволяє виготовляти розчин, додаючи всі необхідні компоненти.

Обсяг поворотних бункерів "Туфелька" 1,0 і 1,5 куб.м.

Поворотний бункер для бетону складається з таких елементів:

1. Сталевий корпус - посилений відрізком швелера. Для того, щоб піднімати та переміщати цебер краном передбачені спеціальні вушка. Для монтування вібратора конструкційно пристосовано майданчик з металу.
2. Затвор - за своєю конструкцією являє двосекційну схему. Його ще називають шибером. Він служить для контролю спуску суміші.
3. Держаки - призначені, щоб управляти положенням шибера.
4. Резервуар - місткість, в яку заливають бетонний розчин.
5. Фіксувальні елементи.

Які переваги бадді для бетонної суміші "Туфелька":

• можливість додаткового укомплектування елементами, як електродвигун або вібратор;
• підходять для транспортування рідкого і сухого розчину;
• при фіксуванні ємності горизонтально можна завантажувати розчин з різних бетонозмішувачів по висоті;
• простота користування і великий термін експлуатації

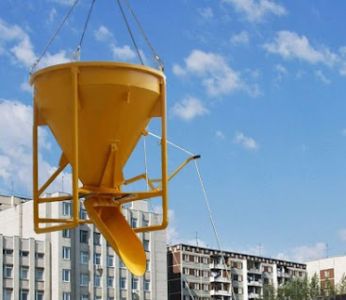

Баддя для бетону "Чарка", що це і де використовують

Бадді "Чарка" називають неповоротними. Бетонний розчин заливають і транспортують вертикально.

Такі ємності мають конічну форму, що розширюється до верху. Вивантаження розчину здійснюють через отвір внизу резервуара.

Обсяг неповоротного бункера від 0,5 до 2,0 куб.м.

Верхня частина бункера оснащена двома поясами жорсткості зі швелера. Розчин можна подавати безперервно і порціями. Якщо закріпити на жолобі спеціальний рукав, можна направляти бетонну суміш до важкодоступних місць. Для кріплення такого рукава надягають хомути.

Основне призначення моделі "Чарка" - заливка однотипних або монолітних будівельних конструкцій. Також з їх допомогою зручно замішувати жорсткі суміші.

Складається баддя "Чарка" з таких елементів:

• ємність у вигляді циліндра переходить у конус. До нього приварені чотири вушка для підняття краном;
• воронки - служать для запобігання розливанню бетону;
• жолоб - направляє потік суміші в потрібну сторону;

• фіксатор - закріплює положення жолоба;
• затвор - контролює потік бетонного розчину.

Як правильно вибрати бункер для бетону

При виборі бадді для бетону важливо звернути увагу на характеристики конструкції:

• обсяг бункера. Проводять обладнання ємністю 0,5 - 2,0 куб.м. Найбільш популярні та універсальні бункери на 1 куб.м. Вони підходять для заливки бетоном будь-яких об'єктів;
• розмір металу. Від товщини залежить термін користування бункера. Чим товще метал, тим міцніше обладнання і більше термін служби;
• фарбування. Від виду покриття залежить герметичність бункера. Найоптимальніший варіант - це порошкове фарбування, стійке до перепадів температур і атмосферних опадів;
• вид конструкції. Якщо плануються неодноразові роботи з переміщенням на різні об'єкти, то краще вибрати бункер з вертикальним завантаженням. Для невеликих робіт і замішуванням розчину на місці будівництва підійде горизонтальна баддя "Туфелька";
• вантажність. Вантажна можливість крана залежить від ваги й об'єму бункера. Важливо правильно співвіднести вагу, щоб підйом і вивантаження були максимально швидкими та безпечними.

Подачу бетонної суміші на висоту складно уявити без бадді для бетону. Їх переваги в універсальності, зручності використання і безпеки.

Різноманіття обладнання для приготування та подачі бетонного розчину дозволяє вибрати відповідний тип, заважаючи на ваші уподобання.
