Риштування: загальні параметри і характеристики
Ми не відкриємо Америку, якщо скажемо, що риштування, вишки тури та їх комплектації на ринку представлені у великій кількості. І те, що вибір конструкції підбирається, зважаючи на вид робіт, теж ні для кого не секрет. Однак, ми все ж таки вирішили зібрати в одному місці загальну інформацію про риштування, щоб спростити вам вибір в майбутньому.
Призначення та комплектація
За своєю конструкцією риштування належати до збірно-розбірного типу обладнання. З їх допомогою виконують роботи по ремонту різної складності, такі як фарбування, утеплення, реставрування фасаду.
Риштування спрощують процес будівництва з можливістю одночасно розміщувати кілька працівників та інвентар.
Найпоширеніші риштування рамних, клино-хомутових і ригельних типів.
Базова комплектація риштувань рамного типу включає такі елементи:
- рами з драбинами - опорні та основні компоненти, які застосовують для переміщення працівників вгору і вниз;
- рами без драбин або прохідні. Також несні елементи риштувань. Оснащуються замками з фіксаторами, щоб кріпити діагоналі та горизонталі;
- діагоналі. Призначені, щоб з'єднувати рами між собою. Одна з одною діагоналі з'єднуються болтом;
- горизонталі. Скріплюють рами, на одну секцію риштувань потрібно 2 горизонталі;
- тримач настилу або ригель. Має вигляд труби з гачками на обох кінцях. Вони служать для утримання настилу. Їх встановлюють у першого і другого ярусу риштувань, два на кожен проліт;
- дерев'яні щити або настили. Робоча площадка для працівників та інвентарю. На одну секцію йде 3 настили;
- анкерні кронштейни - кріплення риштувань до фасаду будівлі. Бувають двох видів: сталеві смуги та трубчасті з гаками та хомутами;
- регульовані опори (домкрат). Ставляться під ніжки риштувань, служить для вирівнювання конструкції в місцях з нерівною поверхнею;
- нерегульовані опори (п'ята) ставляться під ніжки риштувань.
Опорні п'яти та гвинтові опори встановлюють на дерев'яні підкладки.
Для більшої стійкості рами зв'язуються діагоналями в шаховому порядку з боку вулиці та горизонталями з боку стіни.
Конструкція клино-хомутових риштувань дещо різниться з рамними. У їх комплектацію входять:
- сходова стійка - основна складова конструкції;
- ферма опорна слугує для зв'язку стійок і кріпиться до них за допомогою клино-хомутових замків. Ферма опорна закріплюється над шостою сходинкою з боку контуру. Решта опорних ферм встановлюють вертикально кожні 2 метри;
- ферма страхування з'єднує рами одна з одною. Кріпиться із зовнішнього боку риштувань над третьою сходинкою драбини другого ярусу.
- діагоналі та стяжки також з'єднують між собою рами. Повинні кріпиться так, щоб пов'язувати перший і другий ярус, другий і третій і так далі;
- тримач настилу кріпиться до ферми страхування вгорі та до ферми опорної внизу;
- дерев'яні настили - майданчик для переміщення працівників, на один проліт кладуть 2 настили.
Рамні риштування, їхні властивості та габарити
Про рамні риштування знає кожен будівельник. Вони найлегші, без зусиль встановлюються і демонтуються. Мають трубчасту конструкцію. З'єднання елементів здійснюється методом "труба в трубу" за допомогою методу тиснення. Це виглядає наступним чином. На спеціальному верстаті трубка стискається, шляхом чого її діаметр на кінці стає менше. Завдяки цьому зібрана конструкція отримує додаткову стійкість, надійність і не розхитується при тривалій експлуатації. Номінальна поверхнева навантаженість рамних лісів - 200 кілограмів на метр квадратний.
Залежно від товщини сталевих труб і товщини стінки, можна виділити такі марки конструкції:
Тип |
Труби |
Товщина труби |
Можливість нарощування до |
Висота секції |
Довжина секції |
Глибина секції |
ЛРСП-40 |
42 (мм) |
1.5 (мм) |
40.0 (м) |
2.0 (м) |
3.0 (м) |
1.0 (м) |
ЛРСП-60 |
48 (мм) |
1.5 (мм) |
60.0 (м) |
2.0 (м) |
3.0 (м) |
1.0 (м) |
ЛРСП-100 |
48 (мм) |
1.5 (мм) |
100.0 (м) |
2.0 (м) |
3.0 (м) |
1.0 (м) |

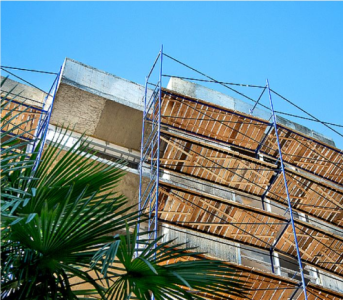

Риштування рамного типу застосовують при фасадних роботах (тинькування, фарбування, реставрація) в цілісному вигляді з декількох секцій, пов'язаних між собою замками прапорцевого типу. Також рамні риштування застосовують для внутрішніх робіт, при цьому одна секція може використовуватися, як будівельні підмостки.
Розміри та характеристики клино-хомутових риштувань
Клино-хомутові риштування підійдуть для складніших видів робіт. З їх допомогою обслуговують будівлі з нестандартною архітектурою і формою. А саме споруди з колонами, куполами, кулясті будівлі. Відповідно до виду фасаду можна змінювати розміщення риштувань і нарощувати поверхи до потрібної висоти. Це здійснюється за допомогою клинових замків.
Нормативне поверхневе навантаження на настил 200 кг/кв.м.
Труби |
Стінка товщиною |
Можливість нарощування до |
Висота секції |
Довжина секції |
Глибина секції |
42 (мм) |
2.0, 2.5 (мм) |
60.0 (м) |
1.0 - 2.5 (м) |
3.5 (м) |
0.75 (м) |
Головна відмінність клино-хомутових риштувань від рамних в тому, що клино-хомутові:
- можна переставляти настил кожні 0.5 м;
- використовувати для кладки цегли, на відміну від рамних;
- підходять для роботи у вузьких отворах. Наприклад, між фасадом і парканом.
При висоті до 15 метрів одночасно можна навантажувати 4 яруси, а понад 15 м не більше 3 ярусів.
Ригельні риштування, загальні характеристики
Ригельні риштування по праву вважаються важкоатлетами у світі будівельних риштувань. Це незамінне обладнання при капітальному будівництві. Вони володіють найбільшою вантажністю - 600 кг/м.кв.
Ригельні риштування складаються зі стійок, ригелів, діагоналей, настилу та елементів кріплення.
Розміри секції безпосередньо залежать від потреб замовника.
Висота стійки - 2 і 4 метри. Ширина і глибина секції буде залежати від розміру ригеля. Вони бувають довжини 1, 1.2, 1.5 і 2 метри.
труби |
Стінка товщиною |
Можливість нарощування |
Висота стійки |
Стійки довжина/глибина |
60 (мм) |
3 (мм) |
60.0 (м) |
2.0, 4.0 (м) |
1.0, 2.0 (м) |
Найпоширеніші розміри - це 1 і 1.5 метри. А якщо вам необхідно отримати максимальну вантажність, розмістити багато будівельного інвентарю та працівників, то зупиніть вибір на ригелях довжиною 2 метри. Розміри настилу по довжині, як і по ширині дорівнюють від 1200 до 2000 мм.
Якщо порівнювати ригельні риштування з рамними або клино-хомутовими, стає зрозуміло, що міцність у ригельних риштувань значно вище. Саме тому їх основний напрямок - великі будівельні об'єкти, де потрібен підйом важких інструментів на висоту.
За допомогою ригельних риштувань можна зводити цегляні стіни висотою до 40 метрів, реставрувати та ремонтувати споруди висотою до 60 метрів.
Таким чином, вибираючи будівельні риштування враховуйте тип робіт і специфіку об'єктів, щоб в кінцевому підсумку зупиниться на варіанті, який підійде саме вам.
