Що таке щитова опалубка та як вона використовується?

Опалубка - це інноваційна конструкція зі спеціальних матеріалів, призначена для тимчасової підтримки та формування бетонних конструкцій під час їх заливки та затвердіння. Вона забезпечує не тільки надійність та міцність готового виробу, але й можливість створення найскладніших архітектурних форм та конфігурацій. По суті, опалубка - це свого роду "одяг" для бетону, який дозволяє йому прийняти бажану форму та стати невід'ємною частиною сучасних будівельних рішень.

Зміст статті

1. Що таке щитова опалубка і як вона використовується у будівництві?
2. Як вибрати відповідну щитову опалубку для вашого проекту?
3. Основні етапи монтажу щитової опалубки.
4. Яких помилок можна припуститися при монтажі щитової опалубки і як їх уникнути?
5. Щитова опалубка для будівництва багатоквартирних будівель.

Що таке щитова опалубка і як вона використовується в будівництві?

Опалубка для монолітного будівництва — це тимчасова конструкція, що складається з дерев'яних та металевих елементів, що використовуються на будмайданчиках для створення залізобетонних конструкцій вертикальної та горизонтальної форми. Опалубка фундаменту встановлюється перед заливкою бетонної суміші, створюючи гладку поверхню моноліту та підтримуючи бетон, доки він не застигне.

Щитова опалубка може бути використана як для будівництва житлових, так і для промислових будівель. Залежно від особливостей об'єкта та конструкцій, що облаштовуються, застосовуються різні опалубки, види яких діляться на горизонтальну і вертикальну.

Для формування міжповерхових перекриттів використовується горизонтальна опалубка. В конструкцію входять:

• стійки металеві. Елемент, що вертикально встановлюється, довжиною від 1.65 м до 4.9 м. При зведенні типових багатоповерхових будівель використовуються стійки висотою 3.1 або 3.7 метрів.
• тринога. Забезпечує стійкість стійки. Характеризується стандартною висотою — 0,92. Виконана з металу.
• унивилка. Встановлюється на вершину стойки. Служить опорою та фіксатором горизонтальної балки.
• ригель. Являє собою дерев'яний брус із хвойних порід. Виконує роль горизонтального каркасу для моноліту. Розміри балки для кожного об'єкта індивідуальні, але найчастіше використовуються двотаври завдовжки 2.65 або 3.9 метрів.
• фанера. Ламінований лист, завтовшки 18-21 мм. Настилають на балку. Сприяють формуванню міцного бетонного шару з гладкою поверхнею.

Для вертикальних конструкцій використовується так звана опалубка колон. Крім стандартного набору елементів, що входять до комплекту для облаштування міжповерхових перекриттів, у вертикальній системі присутні щити різних розмірів та кути (внутрішні, зовнішні, розпалубні та шарнірні). Щити опалубки є металевим каркасом з вмонтованим листом фанери. Вироби дозволяють не лише створити міцний моноліт, а й сформувати різноманітні форми конструкції.

З тим, що таке опалубка, розібралися. Тепер розглянемо нюанси, на які слід звернути увагу при виборі інструменту, як встановити опалубку та уникнути поширених помилок, які відбуваються під час монтажу.

Як вибрати відповідну щитову опалубку для вашого проекту

Перед тим як вибрати інструмент, слід розрахувати стінову опалубку або перекриття, виходячи з проекту будівлі. Для цього потрібно надати компанії-виробнику інструменту креслення у програмі AutoCAD або роздрукований варіант. Час на обробку даних та підготовку прайсу під конкретний проект не перевищує 2-х днів. Зверніть увагу, що розрахунок опалубки онлайн може бути некоректним, тому що не у всіх калькуляторах передбачені значення, що впливають на безпеку та довговічність майбутньої споруди. Крім цього, слід звернути увагу на:

1. Матеріал опалубки. Елементи конструкції можуть бути виготовлені з різних матеріалів, включаючи дерево, сталь та пластик. Для будівництва в промислових масштабах, де є підйомна техніка, можна використовувати металеві вироби. Для робіт у приватному порядку краще віддати перевагу класичному варіанту: металеві стійки та дерев'яні балки.
2. Якість матеріалу. Щити під опалубку та супутні елементи повинні бути високої якості, оскільки це впливає на міцність та довговічність конструкції. Вироби повинні витримувати вагу бетону та не руйнуватися під тиском. Допустимі навантаження вказуються в паспорті виробу.
3. Вартість. Ціна також є важливим фактором. Необхідно вибирати опалубку, яка відповідає вашому бюджету, але не знижує якість роботи.
4. Зручність використання. Виріб повинен забезпечувати швидкий та ефективний процес заливання бетону з мінімальними витратами на встановлення та демонтаж.
5. Доступність. Дрібнощитова опалубка має бути доступна у вашому регіоні та може бути доставлена у потрібний час. Це допоможе уникнути затримок у будівництві та не відхилятися від графіка робіт.

Також, при виборі опалубної системи, слід враховувати тип бетону, що використовується. Суміш може бути різної фракції, густини, технічних особливостей. Від цих показників залежить, чи зможе вага щитової опалубки витримати навантаження.

Основні етапи монтажу щитової опалубки

Складання та встановлення опалубки зазвичай відбувається в кілька етапів, кількість яких залежить від опалубної системи та вимог проекту. Монтаж опалубки здійснюється за таким планом:

1. Підготовка майданчика. Для визначення точного положення опалубки відповідно до креслень, на об'єкті здійснюють виміри, роблять розмітку, за якою встановлюють опорні конструкції.
2. Складання опалубних щитів. Щити для опалубки збираються відповідно до проектних креслень і встановлюються на опорні конструкції. Слід зазначити, що щити мають бути одного виробника, тому що в іншому випадку пази для кріплень можуть не збігатися.
3. Кріплення опалубки. Опалубні щити кріпляться до опорних конструкцій за допомогою спеціальних кріпильних елементів, таких як стійки, скоби, затискачі й т.д.
4. Встановлення арматури. Після встановлення опалубки зазвичай встановлюють арматуру, яка є каркасом, на який потім заливатиметься бетон. Арматура зазвичай закріплюється на опалубці за допомогою арматурних утримувачів або спеціальних кріпильних елементів.
5. Перевірка геометрії та рівня. Щоб переконатися, що монтаж стінової опалубки здійснений відповідно до проектних вимог, проводять перевірку вертикальності, горизонтальності, кутів та розмірів опалубки.

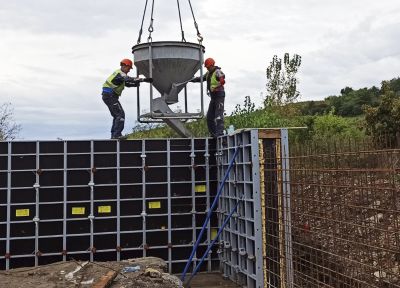

6. Заливання бетону. Після встановлення опалубки та арматури можна проводити заливку бетону. Суміш заливають в опалубку та утрамбовують, забезпечуючи правильне заповнення всіх просторів та формування моноліту.

Час, потрібний на монтаж та демонтаж конструкції, залежить від складності об'єкта та кількості опорних елементів. Може займати від кількох годин до кількох днів.

Які помилки можна припустити при монтажі щитової опалубки і як їх уникнути?

Не завжди встановлення опалубки відбувається коректно. В процесі можуть виникати різні похибки, які надалі вплинуть на якість та безпеку роботи. Ось деякі з найпоширеніших помилок та способи їх уникнення:

1. Неправильне встановлення щитів. Приводить до порушення геометрії та недостатньої міцності конструкції. Щити повинні бути встановлені відповідно до проектних креслень та правил монтажу певної опалубної системи. Слід дотримуватися рекомендацій виробника та використовувати правильні методи та інструменти для встановлення елементів.
2. Неправильна фіксація. Неправильне кріплення опалубки може призвести до її деформації, усунення або навіть обвалення. Монтаж опалубки колон повинен проводитися лише з використанням кріплень, наданих у комплекті до обладнання та відповідно до інструкції.
3. Помилки у розмітці та вимірах. Ці похибки призводять до неправильного положення опалубки на майданчику і, як наслідок, до порушення геометрії конструкції. Перед монтажем опалубки необхідно провести точні виміри відповідно до проектних креслень та перевірити. точність нанесеної розмітки.
4. Компактування бетону. Неправильне укладання бетону може призвести до утворення повітряних бульбашок, нерівномірного розподілу суміші та зниження якості бетонної конструкції. При заливанні моноліту необхідно використовувати такі методи компактування, як вібрація, та дотримуватися рекомендацій виробника бетону.
5. Невідповідність геометрії та рівня. Приводять до отримання неправильної форми та розмірів конструкції. Перевірка геометрії та рівня опалубки має бути проведена до початку заливки з використанням лазерного рівня.

Якщо слідувати інструкціям виробника, то встановлення опалубки стін відбувається у найкоротші терміни. При цьому при правильному з'єднанні елементів виходить геометрично правильна конструкція.

Щитова опалубка для будівництва багатоквартирних будівель (особливості застосування)

Сучасна архітектура може відрізнятися лаконічністю або навпаки включати складні елементи. Тому при спорудженні багатоповерхових будівель використовуються різні види опалубних систем. З головних особливостей застосування щитової опалубки під час будівництва багатоквартирних будівель слід зазначити:

1. Висота перекриттів. При будівництві багатоквартирних будівель часто виникає необхідність використання щитової опалубки для створення стін та колон заввишки понад 3 метри. Нестандартні розміри, як правило, доступні лише на замовлення.
2. Складність форми. Для створення геометричних фігур, текстурних поверхонь класична опалубка для стін не підійде. Тут потрібні спеціальні опалубні системи, такі як багаторівневі щити, закруглені опалубки або спеціалізовані опалубні рішення для різних типів конструкцій.
3. Великий обсяг робіт. Встановлення та робота з опалубкою в багатоквартирних будівлях може вимагати більш складної організації монтажу та демонтажу опалубки, керування транспортуванням та зберіганням опалубних щитів.
4. Швидкість будівництва. Як правило, терміни на будівництво багатоквартирних будівель обмежені, тому металева опалубка для фундаменту повинна максимально збільшити швидкість проведення робіт внаслідок швидкого монтажу та демонтажу конструкції.

Для будівництва класичних будівель, без присутності складних архітектурних форм, можна використовувати універсальний щит опалубки. З його допомогою вийде міцне монолітне перекриття з ідеально рівною поверхнею.
